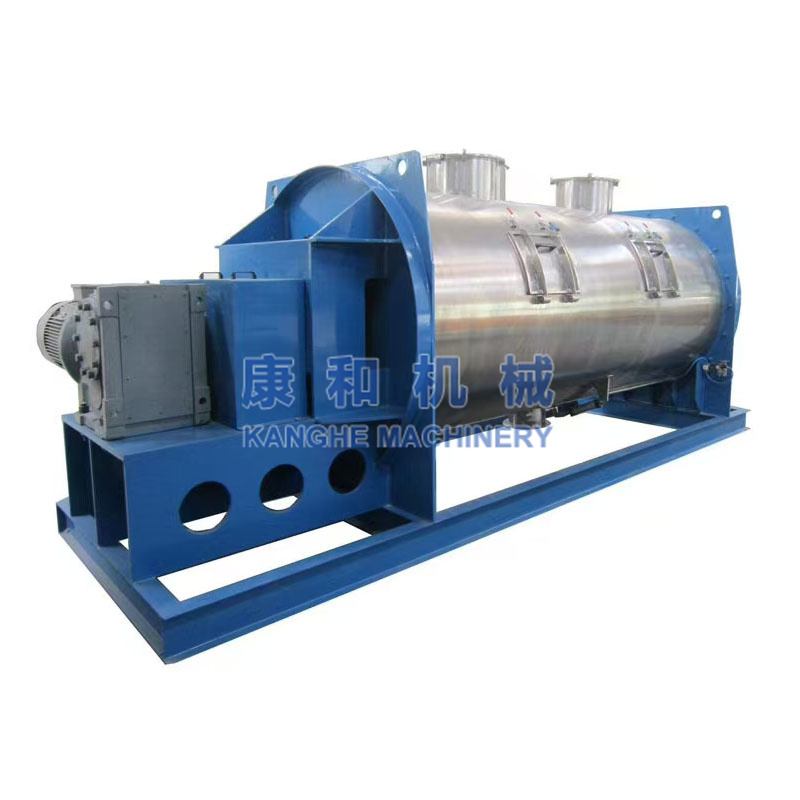

犁刀混合机主要由传动部分、卧式简体、犁刀组轴、飞刀组、 出料阀、喷液装置等部件组成。
1、传动部分:由主电机和减速机传递给犁刀组轴。
2、卧式简体:卧式简体作乘物料,筒体上部设有进料口、观察孔,筒体一侧开有物料清洗门。
3、犁刀组轴:犁刀根据容积大小安排犁刀数据,安装在主轴上,在简体内作圆周湍动流混合物料。

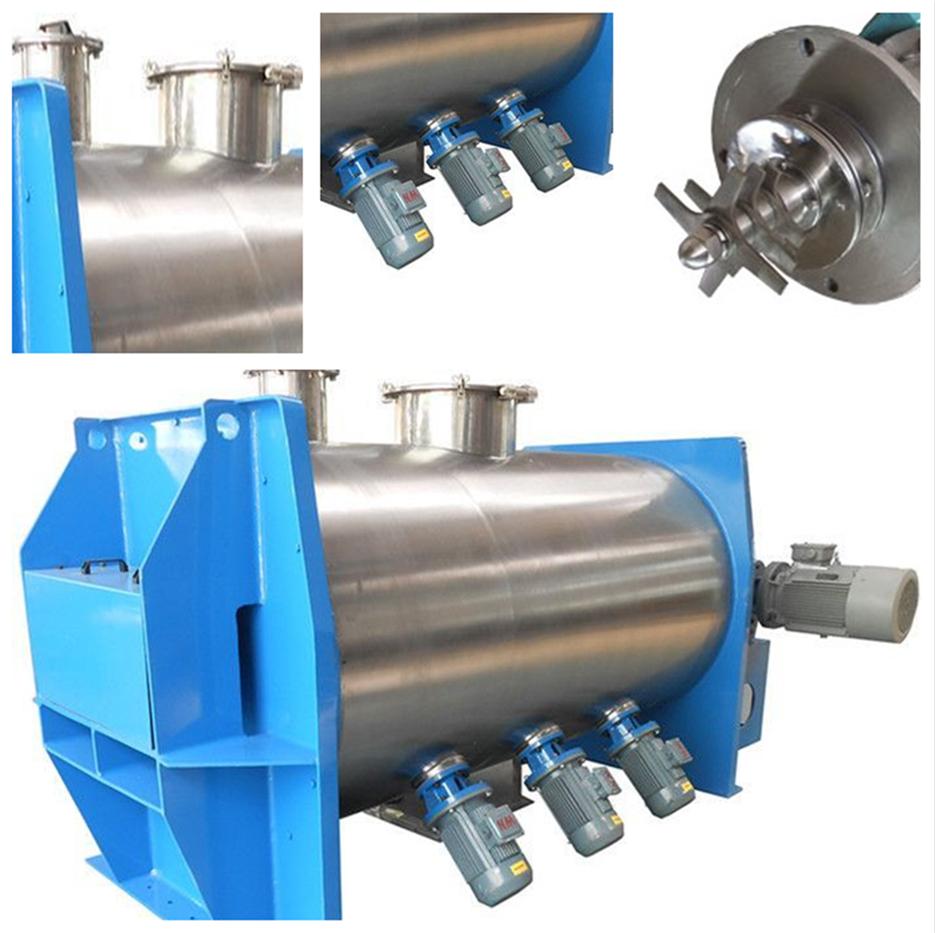

4、飞刀组:副电机直接连结每组上有大小不同数据耙飞刀,高速飞刀有强烈抛散剪切的搅拌作用。
5、出料阀:安装筒体底部,供放料用。
6、喷液装置:喷液装置布置在简体上部,由管件、喷头部件组成并固定在简体均匀分布喷散。
7、可以定制:夹套加温、冷却、干燥型。
应用领域 食品
物料类型 粉状、粒状物料
适用物料 干粉
动力类型 电动
工作方式 扩散混合机
料筒运动方式 二维
结构形式 犁刀混合机
产品类型 全新
布局形式 卧式
每次处理量范围 240
生产能力 240
外形尺寸(长*宽*高) 1900*1000*1200
整机重量 620

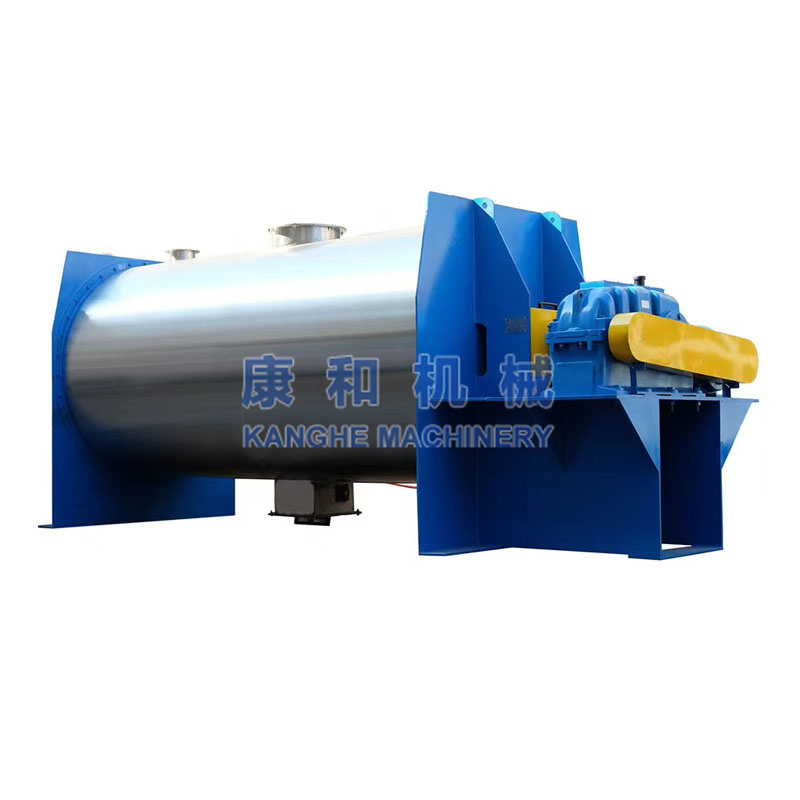

该机型由传动机构、卧式简体、犁刀、飞刀四部分组成 ;物料在犁刀作用下沿筒壁作对流运动,当物料流经飞刀时被高速旋转的飞刀抛洒,从而在短时
间内达到均匀混合。能满足大多固液混合以及造湿粒、干燥等复合工艺;广泛应用于化工原料、制药原料、建筑材料、胶粘原料、食品原料、粉末冶
金、矿山材料、石油原料等行业的固-固、固-液、粘稠状物料。
结构特点特别适合加液混合和造湿粒,粒径在0.3-3mm之间。
型号m3 | LDH-0.1 | LDH-0.3 | LDH-0.5 | LDH-1 | LDH-2 | LDH-4 | LDH-6 | LDH-8 | LDH-10 | LDH-12 | LDH-15 |
一次混合(kg) | 40-60 | 120-180 | 200-300 | 400-600 | 800-1200 | 1600-2400 | 2400-3600 | 3200-4800 | 4000-6000 | 4800-7200 | 6000-9000 |
装机功率(kw) | 3.7 | 7.7 | 8.5 | 15.5 | 23 | 28 | 33 | 37 | 41 | 48 | 56 |
设备重量(kg) | 430 | 950 | 1100 | 1800 | 2520 | 3220 | 6750 | 7200 | 7500 | 8500 | 9200 |
